SS49E/SS59ET固态霍尔效应传感器的产品功能

SS49E和SS59ET系列经济的线性霍尔效应传感器(Economical Linear Hall-effect sensors)是一类小型、多用途的线性霍尔效应装置，它可在永久磁铁或电磁铁的磁场中工作。线源输出电压由供电电压规定，并与磁场强度成比例地变化。
　　其集成电路具有低噪音输出的特点，这使它无需使用外部滤波器。传感器还包含薄膜电阻器，用它可增加温度的稳定性和精确性。这类线性霍尔传感器的工作温度范围为-40ºC至100ºC[-40ºF至212ºF]，适用于商业，用电设备，以及工业环境中。

固态霍尔效应传感器
经济的线性位置SS49E/SS59ET 系列传感器

PDF 下载：ss49e.PDF

特点
 • 微型结构
 • 5Vdc供电时的功率消

耗为6mA
 • 单电流源输出
 • 线性输出，使电路设计富

有灵活性
 • 低噪音输出，实际上消除了滤波的需要
 • 薄膜电阻器，使输出稳定精 确
 • 温度范围为-40ºC至100ºC [-40ºF至212ºF]
 • 对正或负磁场强度高斯，都响应。

SS49E/SS59ET 系列传感器的典型应用

              • 电流传感

              • 电动机控制

              • 位置传感

              • 磁码读数

              • 旋转编码器

              • 黑色金属探测器

              • 振动传感

              • 液位传感

              • 重量传感



SS49E和SS59ET系列经济的线性霍尔效应传感器(Economical Linear Hall-effect sensors)是一类小型、多用途的线性霍尔效应装置，它可在永久磁铁或电磁铁的磁场中工作。线源输出电压由供电电压规定，并与磁场强度成比例地变化。



 其集成电路具有低噪音输出的特点，这使它无需使用外部滤波器。传感器还包含薄膜电阻器，用它可增加温度的稳定性和精确性。这类线性霍尔传感器的工作温度范围为-40ºC至100ºC[-40ºF至212ºF]，适用于商业，用电设备，以及工业环境中。

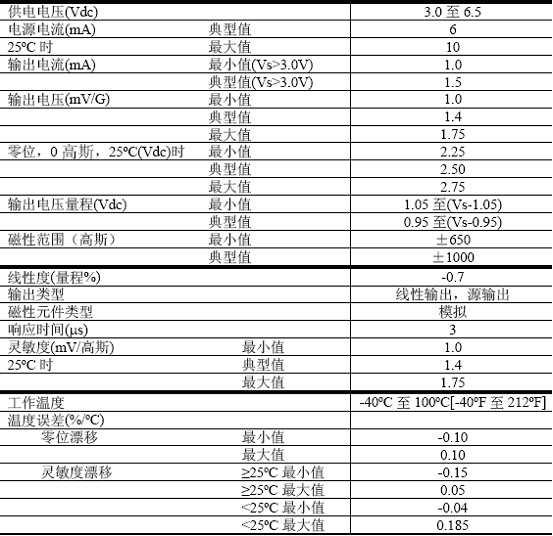

SS49E/SS59ET 系列传感器的工作特性(VS=5.0V，TA=-40ºC 至 85ºC，另有说明的除外)

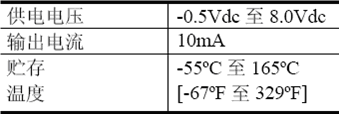

最大绝对额定值*





传输特性(VS=5.0VDC)





SS49E 系列安装尺寸(单位：mm[in])(仅供参考)







SS59ET 系列安装尺寸(单位：mm[in])(仅供参考)
