PDF查看：
MIG15J503H.PDF

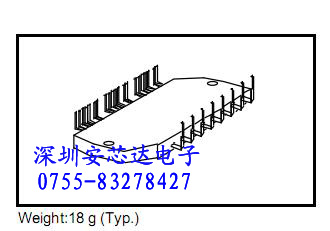

MIG15J503H产品图片
描述:
MIG15J503H是一个三相逆变器系统智能功率模块。第四代低饱和电压IGBT的沟槽栅和FRD连接到三相全桥的类型，和IC由原高电压绝缘硅
（硅绝缘体）处理驱动器在回答这些直接PWM信号。此外由于高电压电平转换，是在高压IC内置，同时能够不与该上臂IGBT的是绝缘的，一个上
臂驱动电源可以用引导驱动的界面来执行直接驱动制度和简化的系统是可能的。此外，每一下臂发射终端已独立，使检测可以执行在矢量控制的
下臂电流检测电阻电流检测时间。建立的保护功能在低电压保护，短路保护和过热保护。原ħ室内热传导树脂通过了一个软件包，耐热性和低实现。
特征
·第四代沟门薄晶圆NPT IGBT的采用。
·方程式赛车发展有限公司是内置
·的高电压集成电路内置
·一个高边驱动器简化电源电平转换电路是由引导系统可能。
·短路保护，过温度保护，以及低电压保护功能，电源供应器是内置
·短路保护和过热保护状态输出。
·下臂发射终端已通过每个阶段的目的独立在矢量控制的电流检测时间。
·低热阻按原来的高导热树脂通过，因为该产品。是MOS结构。

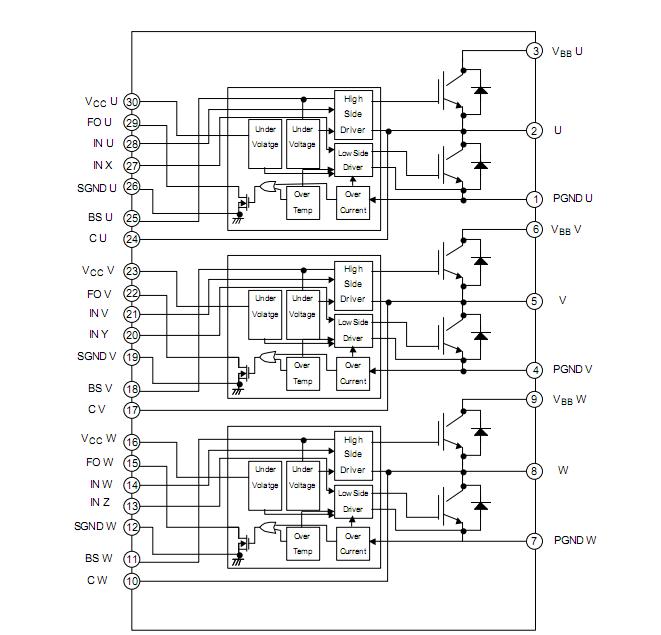

产品电路图：
