MAX9820 可由外部调节增益的DirectDrive耳机放大器

概述

完整的数据资料 (PDF, 1.3MB) 英文 下载 MAX9820是Windows Vista®兼容的立体声耳机放大器，专为电路板空间受限的便携式产品设计。该器件采用Maxim拥有专利的DirectDrive®架构，可在单电源供电时产生以地为参考的输出，省去了传统单电源供电耳机放大器所需的大容量输出隔直电容。 MAX9820具有欠压锁存功能，可防止在欠压条件下电池过放电。咔嗒/噼噗声抑制电路消除了启动过程的可闻噪声，器件还提供低功耗关断模式、热过载保护和短路保护。除此之外，MAX9820还可抑制类似于天线效应的输入和电源线引入的RF辐射，避免放大器解调耦合噪声。 MAX9820采用10引脚TDFN封装(3mm x 3mm x 0.8mm)，工作在-40°C至+85°C扩展级温度范围。

现备有评估板：  MAX9820EVKIT

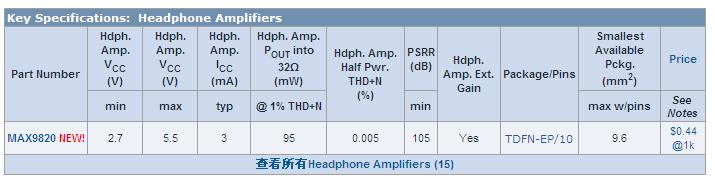

关键特性		应用/使用
支持无咔嗒/噼噗声操作 较高的RF噪声抑制 兼容于Windows Vista Premium移动系统 2.7V至5.5V单电源供电 95mW输出功率(32Ω、VDD = 5V) < 1µA的低电流关断模式 3mA (VDD = 3.3V)低静态电流 节省空间的3mm x 3mm、10引脚TDFN封装		蜂窝电话 MP3播放器 笔记本PC PDA

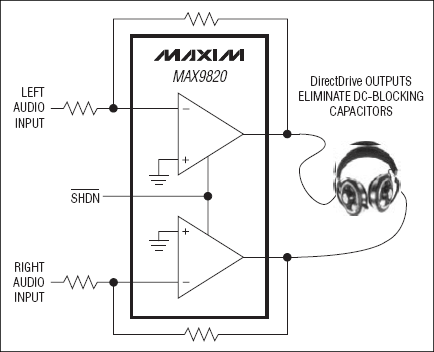

图表
