A3984 技术资料

来源:www.anxida.com | 发表于:2009年12月10日

A3984.doc

A3984
带转换器的 DMOS 微步驱动器

功能及优点

  • 小型 24 个引脚 TSSOP 封装(7.8 x 4.4 x 1.2 毫米)
    与我们最接近的竞争者的 PC 主板空间的三分之一相比还要少。 多种应用情况下,PC 主板空间是有限的,因此越小越好。 热阻: RθJA 28C/W
  • "步进""方向"界面
    两个控制行与竞争器件的 810 或更多控制行进行比较。 附加的 I/O 行可加至系统成本中。 不需要整流表。 客户可以转换至其他的 Allegro 步进/方向界面器件,而不需要改变软件。 所有应用的共用界面。
  • 同步整流
    减少功率耗散,并无需昂贵的肖特基二极管。 一般可节约 20% 的功率
  • Ron DMOS 输出
    减少功率耗散。 可因较低的裸片温度上升而产生较高的平均输出电流。
  • 自驱慢、快速及混合衰减
    改善微步精确度并减少可闻噪音,这是 Allegro 专有的特性。
  • 2 安培峰值输出电流
    2
    安培额定值比大多数竞争对手高出 0.5 安培。 可靠性设计产生额外的安全优势。
  • 至少 10 毫安睡眠模式电流
    新设计禁用时要求低电流汲取。 A3983/84 的大多数双极竞争者禁用时要求 10 1000 倍的电流汲取。
  • 有竞争力的价格
    A3983/84
    的定价可以与任何有相同输出率的步进电动机驱动器相抗衡。

A3984



描述

       A3984 是一款完全的微步电动机驱动器,带有内置转换器,易于操作。 该产品可在完整、1/21/4 1/16 步进模式时操作双极步进电动机,输出驱动性能为 35 伏特及 ± 2 安培。A3984 包括一个固定停机时间电流稳压器,该稳压器可在慢或混合衰减模式下操作。

转换器是 A3984 易于实施的关键。 只要在"步进"输入中输入一个脉冲,即可驱动电动机产生微步。 该程序中没有相位顺序表、高频率控制行或复杂的界面。 A3984 界面非常适合复杂的微处理器不可用或过载的应用。

A3984 内的斩波控制可自动选择电流衰减模式(慢或混合)。 当一个信号出现在"步进"输入引脚处,A3984 会确定该步进是否会在每个电动机相位中产生较高或较低的电流。 如果电荷产生较高的电流,则将该衰减模式设置为""衰减。 如果电荷产生较低的电流,则电流衰减设置成混合(开始对周期达到固定停机时间的 31.25% 设置为快速衰减,然后将截止剩余周期设置为慢衰减。) 此电流衰减控制方案能减少可听到的电动机噪音、增加步进精确度并减少功率耗散。

内部同步整流控制电路用来改善脉宽调制 (PWM) 操作时的功率消耗。

内部电路保护包括: 因滞后引起的过热关机、欠压锁定 (UVLO) 及交叉电流保护。 不需要特别的通电排序。

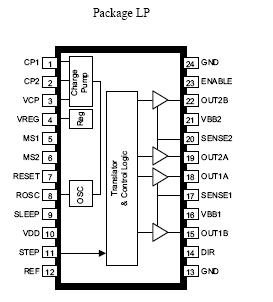

A3984 采用低厚度(1.2 毫米,最大值)、带外露隔热盘(封装 LP)的 24 引脚 TSSOP 封装。 该产品也是无铅版本(后缀为–T),且引脚框采用 100% 雾锡电镀。
