A3969
双路全桥式 PWM 电动机驱动器
- ±650 毫安连续输出电流
- 30 伏特输出电压率
- 内部固定频率 PWM 电流控制
- Satlington 灌电流驱动器
- 用户可选择空白窗口
- 内部接地钳位和反激二极管
- 内部过热关机电路
- 交叉电流和欠压锁定 (UVLO) 保护
描述
A3969 可驱动两相双极步进电动机的两个绕阻。 该器件包括两个能够连续输出电流为 ±650 毫安以及操作电压至 30 伏特的 H 电桥。可通过内部固定频率、脉宽调制 (PWM) 及电流控制电路来控制电动机绕阻电流。 用户可通过选择参考电压和电流感测电阻设置峰值载荷电流限制。
用户可通过选择外部 RC 计时网络设置固定频率脉冲持续时间。 RC 计时网络中的电容器也可以确定用户可选择的空白窗口，该窗口在开关转换过程中可防止对 PWM 电流控制电路的误触发。
为减少芯片功率耗散，已优化 H 电桥功率输出，以适应低饱和电压。 ¹à电Á÷驱动Æ÷3/4ßÓÐ Allegro(r) ÒÑÈ¡µÃ专ÀûµÄ Satlington(r) 输³ö结构¡£ Satlington 输³ö1/2"饱ºÍ3/4§Ìå¹ÜµÄµÍ电压1/2µÂäÓë达ÁÖ顿¸ß·å值电Á÷ÈÝÁ¿Ïà结ºÏ¡£
每个电桥的"相位"输入可通过选择适当的源极与灌电流驱动器件控制负载电流的极性。 每个电桥的"启用"输入持高时，禁用输出驱动器。 不需要特别的加电排序。 内部电流保护包括因滞后引起的过热关机、接地钳位反激二极管及交叉电流保护。

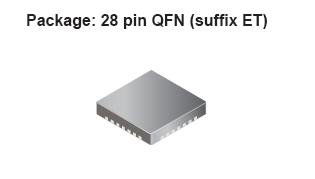

A3969 采用带外露隔热片且引脚框采用 100% 雾锡电镀的 28 引脚 QFN 无铅塑料封装。 该封装尺寸为 5 x 5 毫米且标称高度为 0.90 毫米。
