THB6064H 管脚应用介绍

来源:www.anxida.com | 发表于:2009年12月21日

  PDF 下载:THB6064.PDF

 THB6064H测试板是专门针对步进电机驱动芯片THB6064H量身定做的开发板。其本身就是一款可以直接使用的步进电机驱动器,用户可以直接用来驱动步进电机,同时,还可以为使用THB6064H芯片开发步进电机驱动器的广大用户提供参考及测试平台,用户可以在其基础上设计、调试、定做出自己的驱动器产品。

其主要参数和性能指标如下:

1.信号输入:采用光电隔离器件,直接采用单脉冲和方向信号译码控制模;有CPDIREN,分别为步进脉冲输入、方向信号输入、使能信号输入;

2.电流0.36A~3.45A可调;

3.电流衰减模式可调;

4.两相正弦细分步进电机驱动,细分1/21/81/101/161/201/321/401/64可调;

5.电压输入:功率电压DC24~42V,逻辑电压:DC5V

6.可实现正反转控制;

7.有复位功能;

8.芯片内部有过热保护(TSD)和过流检测电路。

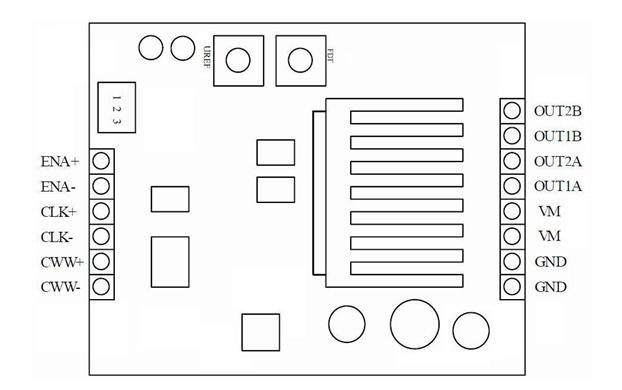

  n       引脚说明

    输入:

    CLK+/CLK-为脉冲信号输入脚

    CWW+/CWW-为方向控制信号

    ENA+/ENA-为脱机控制信号

    输出:

    ALERT:工作异常输出信号

    OUT1A/OUT2A:电机A相绕组

    OUT1B/OUT2B:电机B相绕组

    电源:

    VM:电机驱动电源(VM42V

    GND:电源地

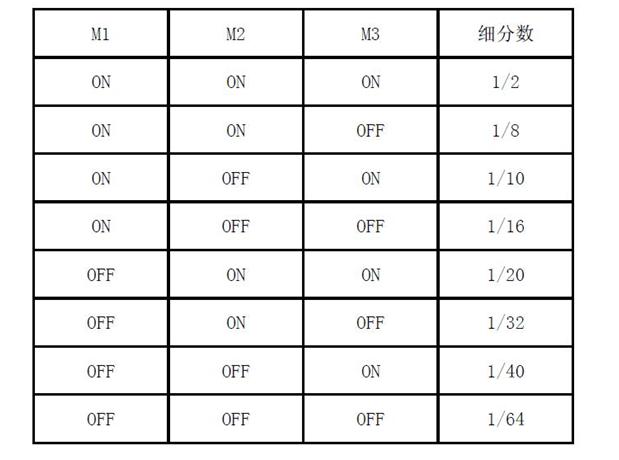

 n       拨码开关设置

   细分由三位拨码开关设置的,共有8 档细分选择。

n       其他

    POWER LED为电源指示灯

    ALERT LED为工作异常提示灯

 n       驱动电流控制

    电位器VREF顺时针旋转Vref加大,可控制驱动电流增大,反之减小。此测试板的电流设置范围为:
    0.36A~3.45A(峰值)

    Io(MAX)=Vref/(3*Rs

    Rs为检测电阻

n       衰减模式设定

    电位器FDT顺时针旋转Vpfd加大。

    当3.5V<Vpfd<VCC时,为慢衰减模式

    1.1V<Vpfd<3.1V时,为混合式衰减模式

    当0<Vpfd<0.8V时,为快衰减模式
