CD40192功能表

CD40192是同步十进制可逆计数器，具有双时钟输入，并具有清除和置数等功能，其引脚排列及逻辑符号，如图所示。
CD40192（同CC40192 74LS192）的功能见表，说明如下：
当清除端CR为高电平“1”时，计数器直接清零；CR置低电平则执行其他功能。
当CR为低电平，置数端 也为低电平时，数据直接从置数端J1、J2、J3、J4 置入计数器。

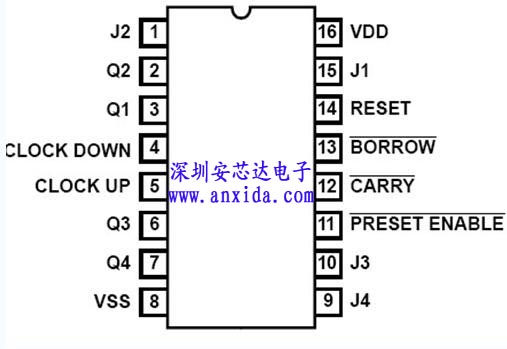

图 CD40192引脚排列图及逻辑符号
引脚功能：图中：LD （11脚）— 置数端 CU(5脚) — 加计数端 CD(4脚) — 减计数端  C0 （12脚）－非同步进位输出端 B0 （13脚）非同步借位输出端。838电子

J1、J2、J3、J4 — 计数器输入端. Q1、Q2、Q3、Q4 —数据输出端 CR（14脚） — 清除端
当CR为低电平， LD 为高电平时，执行计数功能。执行加计数时，减计数端CD 接高电平，计数脉冲由CU输入；在计数脉冲上升沿进行8421码十进制加法计数。执行减计数时，加计数端CU接高电平，计数脉冲由减计数端CPD输入。新艺图库

表 CD40192功能表
