SW-239.PDF

特点
  •极低功耗：100微瓦
  •低插入损耗：0.5分贝
  •高隔离：25分贝高达2 GHz
  •非常高的拦截点：45 dBm的IP3为
  •纳秒开关速度
  •温度范围：-40 ° C至+85 ° C的
  •低成本采用SOIC - 8塑料封装
  •带和盘式包装

说明
    SW - 239是一种砷化镓SPDT开关 在低成本的采用SOIC - 8引脚表面贴装塑料包。SW - 239是非常适合使用 在低功耗的要求。
典型应用包括发送/接收 开关，开关矩阵和交换滤波器 在诸如广播和移动通信设备系统，全球定位系统，光纤模​​块和其他电池 供电的无线电设备。 SW - 239是采用单片Ga​​As制造 采用单片1微米工艺成熟。该
过程全部功能，增加芯片钝化性能和可靠性。

管脚图

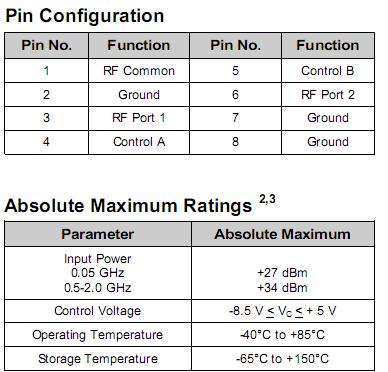

管脚说明
