描述：
该wm9714l是一个高度集成的输入/输出设备
为移动计算和通信而设计。
芯片架构的双编解码操作，支持
高保真立体声编解码器的功能通过AC链路接口，和
此外，支持语音编解码功能，通过PCM类型
同步串行端口（SSP）。三分之一，辅助DAC
提供可用于支持代
监督的音调，或在不同的采样率的铃声了
主编解码器。
该设备可以直接连接到单声道或立体声
麦克风，立体声耳机、音箱，
减少系统中的元件总数。盖少
连接到耳机，扬声器，耳机，可
用，节省成本和电路板面积。此外，多个模拟
输入和输出引脚提供无缝集成
模拟连接的无线通信设备。
所有设备的功能是通过访问和控制
单一的AC链路接口符合AC'97标准。
24.576兆赫masterclock可直接输入或生成
内部从13MHz（或频率）由一个片上时钟
锁相环。PLL的输入时钟的支持范围广泛
对78.6mhz 2.048MHz。
该wm9714l工作于1.8V电源电压为3.6V。
每一部分的芯片可以驱动下的软件
控制以节省电力。该装置在一个小的是可用的
无引线7x7mm QFN封装，非常适合使用在手持式
便携式系统。
特征
☆AC’97启2.2兼容立体声编解码器
- 94dB CCD SNR，THD–85db
ADC的SNR 87db，THD–86db
可变利率的音频，支持所有的wince采样率
音控制，低音增压和三维增强
☆芯片45MW headphone司机
☆芯片400MW猴子或立体声扬声器驱动器
☆立体声，单或微分麦克风输入
自动电平控制（ALC）
-麦克风插入和麦克风按钮按下检测
☆auxiliary单CCD（铃声或直流电平生成）
☆无缝界面的无线芯片组
☆额外的PCM / I2
编解码器的接口，支持的声音
☆锁相环音频clocks衍生。
☆支持输入时钟ranging from 2.048MHz to 78.6mhz
☆1.8V到3.6V Supplies（数字去1.62v，扬声器up to4.2V）
☆7x7mm QFN48封装
应用
☆个人数字助理（PDA）with or without电话
☆智能手机
☆移动设备和平板电脑

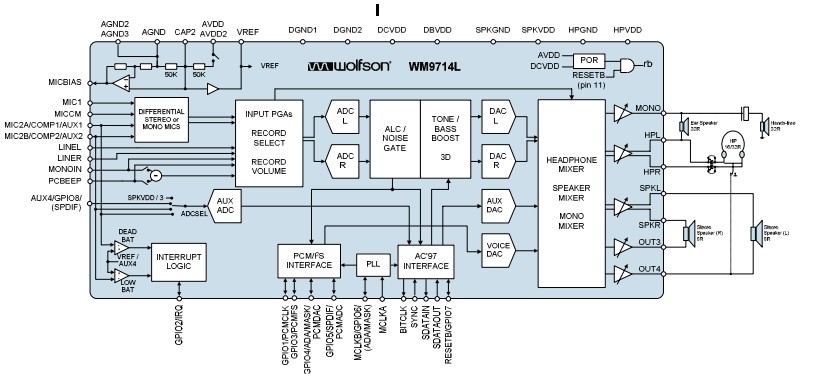

电路图：
