常用无源晶振封装尺寸及实物图【一】

来源:www.anxida.com | 发表于:2009年04月17日

晶振尺寸较多,为了查找资料方便,特整理一下:

A、直插封装(Through-Hole)

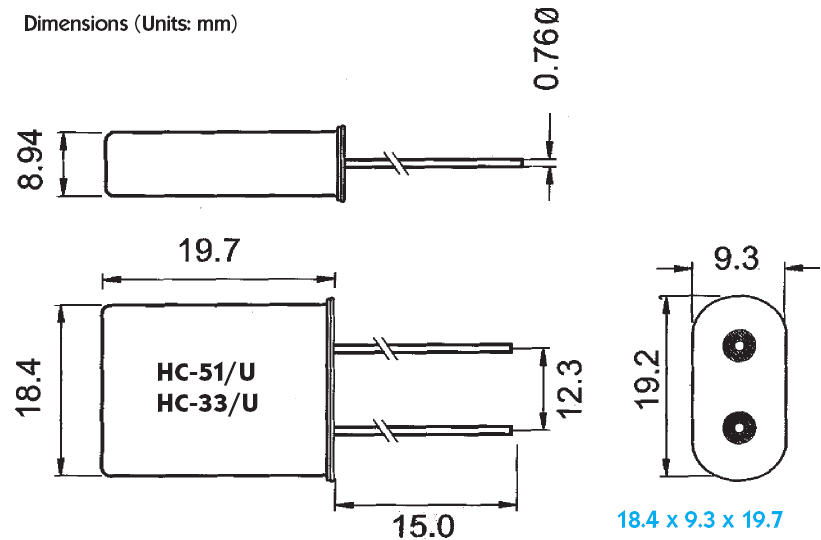

1、 HC-51/U 0.455 - 4.5 MHz 18.4 x 9.3 x 19.7




2、HC-33/U 0.455 - 4.5 MHz 18.4 x 9.3 x 19.7

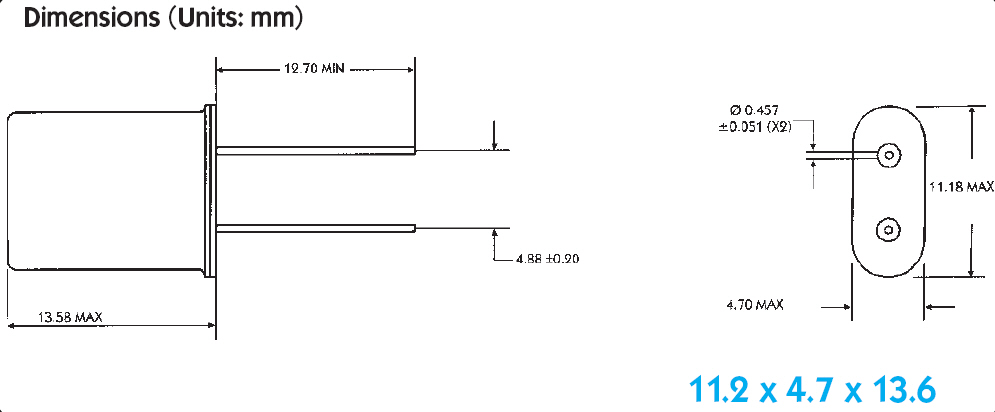

3、HC-49/U 1 - 150 MHz 11.2 x 4.7 x 13.6

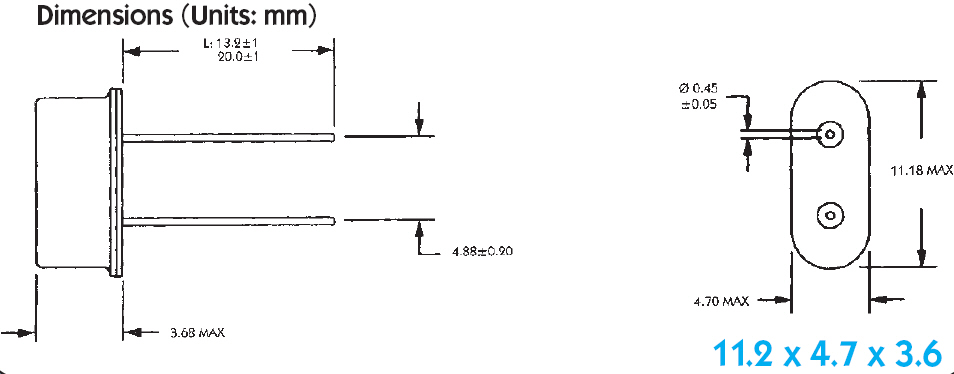

4、HC-49/U-S 3.2 - 70 MHz 11.2 x 4.7 x 3.6

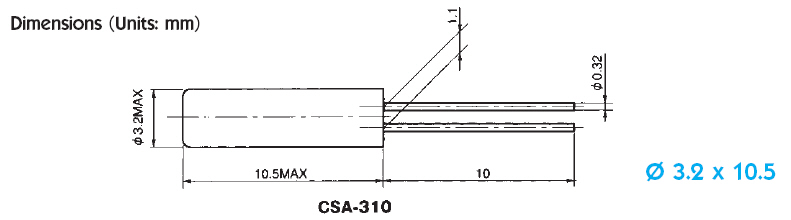

5、CSA-310 3.5 - 4 MHz Ø 3.2 x 10.5

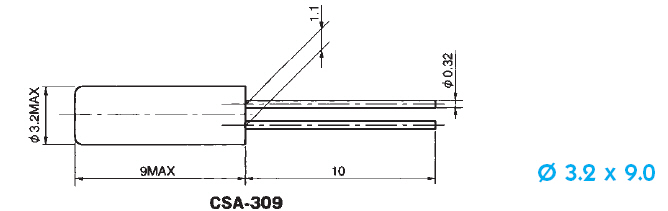

6、CSA-309 4 - 70 MHz Ø 3.2 x 9.0

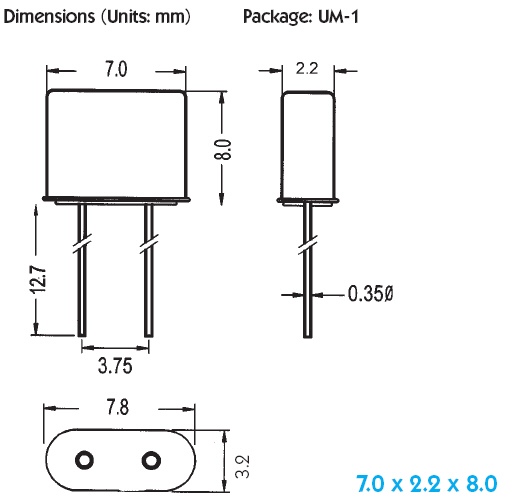

7、UM-1 1 - 200 MHz 7.0 x 2.2 x 8.0

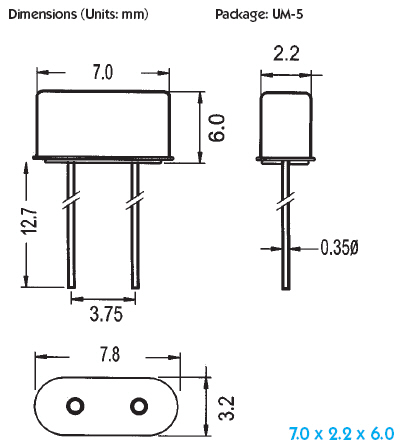

8、UM-5 10 - 200 MHz 7.0 x 2.2 x 6.0
