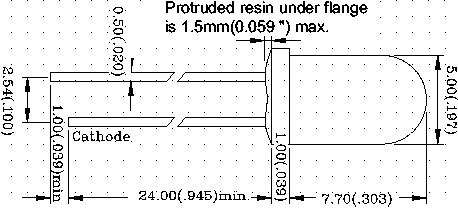

5mm 超高亮发光二极管
InGaN Chip

型号.	发光颜色	波长 (nm)	光电特性			1/2视角 (°)
			正向电压(V)		测试电压=20mA 发光强度(mcd)
			一般值	最大值	测试电压=20mA 发光强度(mcd)
515PWC	白色低衰减	6000~12000K	3.2	3.6	12000~15000	13~17°
520PWC	白色低衰减	6000~12000K	3.2	3.6	6000~12000	17~23°
530PWC	白色低衰减	6000~12000K	3.1	3.6	4000~6000	24~30°
540PWC	白色低衰减	6000~12000K	3.2	3.6	3000~6000	32~40°
550PWC	白色低衰减	6000~12000K	3.2	3.6	3000~4000	40~50°
560PWC	白色低衰减	6000~12000K	3.2	3.6	2000~3000	55~65°
560PWD	白色低衰减	6000~12000K	3.2	3.6	1000~2000	60~70°
515PWO4C	暖白低衰减	2800~3600K	3.2	3.6	12000~15000	13~17°
530PWO4C	暖白低衰减	2800~3600K	3.2	3.6	6000~12000	24~30°
550PWO4C	暖白低衰减	2800~3600K	3.2	3.6	3000~6000	40~50°
530VW6C	白色日亚芯片超长寿命	6000~12000K	3.0	3.6	4000~8000	24~30°
560VW6C	白色日亚芯片超长寿命	6000~12000K	3.0	3.6	1500~3000	55~65°
530VUV0C	紫外线日亚芯片 "MegaStrong"	400~405	3.4	4.0	6000~12000 uW	24~30°
530MUV9C	紫外线	390~405	3.4	4.0	3000~4000 uW	24~30°
530JPKC	粉色 (紫) 蓝色芯片+ 红色荧光粉	Mixed 470+630	2.8	3.4	2000~4000	24~30°
510LB7C	蓝色	460~475	2.8	3.4	4000~8000	10~13°
520LB7C	蓝色	460~475	2.8	3.4	3000~6000	17~23°
530LB7C	蓝色	460~475	2.8	3.4	2000~4000	24~30°
540LB7C	蓝色	460~475	2.8	3.4	1500~3000	30~40°
560LB7D	蓝色雾状	460~475	2.8	3.4	300~600	60~70°
530PB6C	蓝日亚芯片超长寿命	460~475	3.0	3.6	1500~3000	24~30°
560PB6C	蓝日亚芯片超长寿命	460~475	3.0	3.6	600~1000	55~65°
530LB5C	深蓝	450~460	2.8	3.4	1000~2000	24~30°
520PG0C	蓝绿	505	3.0	3.6	6000~12000	17~23°
530PG0C	蓝绿	505	3.0	3.6	4000~8000	24~30°
540PG0C	蓝绿	505	3.0	3.6	3000~6000	30~40°
530VG0C	蓝绿日亚芯片超长寿命	505	3.2	3.8	3000~4000	24~30°
510PG2C	纯绿	525	3.0	3.6	12000~18000	10~13°
520PG2C	纯绿	525	3.0	3.6	8000~12000	17~23°
530PG2C	纯绿	525	3.0	3.6	6000-8000	24~30°
540PG2C	纯绿	525	3.0	3.6	4000~6000	30~40°
560PG2D	绿色雾状	525	2.8	3.4	800~1100	60~70°
530VG2C	纯绿日亚芯片超长寿命	525	3.2	3.8	4000~8000	24~30°
560VG2C	纯绿日亚芯片超长寿命	525	3.2	3.8	1000~2000	55~65°

5mm X型超高亮发光二极管

型号.			主波长 (nm)	光电特性			1/2视角(°)
	芯片材质	发光颜色		正向电压 (V)		发光强度(mcd) 测试电流=20mA
	芯片材质	发光颜色		一般值.	最大值.	发光强度(mcd) 测试电流=20mA
599XW7C	GaInN	白色 6000~10000K	----	3.2	3.6	800~1000	85~100°
515XW8C	GaInN	白色 6000~10000K	----	3.2	3.6	10000~15000	13~17°
530XW8C	GaInN	白色 6000~10000K	----	3.2	3.6	4000~8000	24~30°
515XB7C	GaInN	蓝色	465~470nm	3.0	3.4	4000~8000	13~17°
530XB7C	GaInN	蓝色	465~470nm	3.0	3.4	2000~4000	24~30°
515XG2C	GaInN	纯绿	518~524nm	3.0	3.4	12000~18000	13~17°
530XG2C	GaInN	纯绿	518~524nm	3.0	3.4	8000~10000	24~30°
515XY8C	AlGaInP	琥珀	585~594nm	1.8	2.2	2000~3000	13~17°
530XY8C	AlGaInP	琥珀	585~594nm	1.8	2.2	800~1500	24~30°
515XR2C	AlGaInP	红色	585~594nm	1.8	2.2	2000~3000	13~17°
530XR2C	AlGaInP	红色	621~627nm	1.8	2.2	1500~2500	24~30°
