电阻的特性（二）

2． 主要性能指标
额定功率：在规定的环境温度和湿度下，假定周围空气不流通，在长期连续负载而不损坏或基本不改变性能的情况下，电阻器上允许消耗的最大功率。为保证安全使用，一般选其额定功率比它在电路中消耗的功率高1-2倍。额定功率分19个等级，常用的有0.05W、0.125W、0.25 W、0.5 W、1 W、2 W、3 W、5 W、7 W、10 W，在电路图中非线绕电阻器额定功率的符号表示如下图：

标称阻值：产品上标示的阻值，其单位为欧，千欧、兆欧，标称阻值都应符合下表所列数值乘以10N欧，其中N为整数。

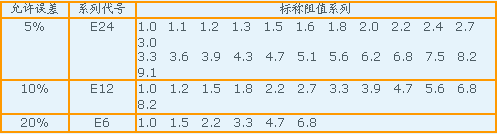

表2　标称阻值系列

允许误差：电阻器和电位器实际阻值对于标称阻值的最大允许偏差范围，它表示产品的精度，允许误差的等级如下表所示。

表3　允许误差等级

标称阻值与误差允许范围的标识方法

表4 色环颜色所代表的数字或意义

示例

1）在电阻体的一端标以彩色环，电阻的色标是由左向右排列的，图1的电阻为27000Ω±0.5%。

　　 2）精密度电阻器的色环标志用五个色环表示。第一至第3色环表示电阻的有效数字，第4色环表示倍乘数，第5色环表示容许偏差，图2的电阻为17.5Ω±1%

在电路图中电阻器和电位器的单位标注规则
阻值在兆欧以上，标注单位M。比如1兆欧，标注1M；2.7兆欧，标注2.7M。
    　　阻值在1千欧到100千欧之间，标注单位k。比如5.1千欧，标注5.1k；68千欧，标注68k。
    　　阻值在100千欧到1兆欧之间，可以标注单位k，也可以标注单位M。比如360千欧，可以标注360k，也可以标注0.36M。
    　　阻值在1千欧以下，可以标注单位Ω，也可以不标注。比如5.1欧，可以标注5.1Ω或者5.1；680欧，可以标注680Ω或者680。
最高工作电压：它是指电阻器长期工作不发生过热或电击穿损坏时的电压。如果电压超过规定值，电阻器内部产生火花，引起噪声，甚至损坏。下表是碳膜电阻的最高工作电压。
表5　碳膜电阻的最高工作电压

稳定性：稳定性是衡量电阻器在外界条件（温度、湿度、电压、时间、负荷性质等）作用下电阻变化的程度
（1） 温度系数a，表示温度每变化1度时，电阻器阻值的相对变化量。

     式中：R1、R2分别为温度t1和t2时的电阻值

（2）电压系数av表示电压每变化1伏时，电阻器阻值的相对变化量，即：

       式中：R1、R2分别是电压为U1和U2时的电阻值

噪声电动势：电阻器的噪声电动势在一般电路中可以不考虑，但在弱信号系统中不可忽视。
线绕电阻器的噪声只习作定于热噪声（分子扰动引起）仅与阻值、温度和外界电压的频带有关。薄膜电阻除了热噪声外，还有电流噪声，这种噪声近似地与外加电压成正比。
高频特性：电阻器使用在高频条件下，要考虑其固定有电感和固有电容的影响。这时，电阻器变为一个直流电阻（R0）与分布电感串联，然后再与分布电容并联的等效电路，非线绕电阻器的LR=0.01-0.05微亨，CR=0.1-5皮法，线绕电阻器的LR达几十微亨，CR达几十皮法，即使是无感绕法的线绕电阻器，LR仍有零点几微亨。
3. 命名方法
根据部颁标准（SJ-73）规定，电阻器、电位器的命名由下列四部分组成：第一部分（主称）；第二部分：（材料）；第三部分（分类特征）；第四部分（序号）。它们的型号及意义见下表。
表6　电阻器的型号命名法

示例：RJ71-0.125－5.1kI型的命名含义：R电阻器-J金属膜-7精密-1序号-0.125额定功率-5.1k标称阻值-I误差5%。
