便携式医疗电子产品的电路保护

  便携式电子产品对电路保护的要求包括电路响应时间短、功耗小、需要满足对环境的要求。下面，分别从过流保护、过压保护和过流、过压保护三方面来论述便携式医疗电子产品所采用的保护方案。

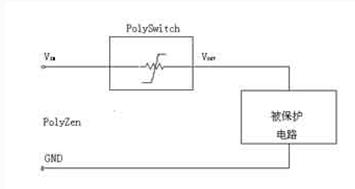

过流保护元件是一种非线性正温度系数热敏电阻一旦有过流状态出现，过大的电流让保护元件发热使阻值发生变化，由低阻态跃变为高阻态，从而限制电流，使被保护的电路免受过流损坏；在过流故障排除后，保 护元件冷却，自动由高阻态转变为低阻态，恢复正常工作。这种保护元件称为自复式过流保护元件，如瑞侃电子的PolySwitchTM元件。在未过流时，其电阻值很小（不同的额定电压下阻值不同，一般为零点几Ω到几Ω）；在过流发生时，其电阻值可达mΩ，电流极小接近“断开”，且断开时间（time-to-trip）更短。

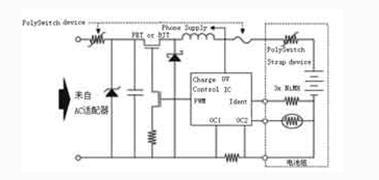

 便携式医疗电子产品也常常需要充电，充电的保护也可以通过PolySwitchTM元件完成。下图就是充电器中PolySwitchTM元件的应用。虚线框内是电池组，PolySwitchTM元件在其中作充、放电过流保护。

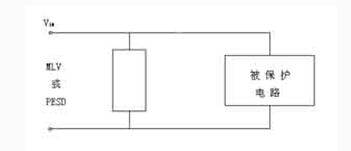

 过压保护元器件并联在被保护的电路上（见下图）。在输入电压未过压时，过压保护元器件呈高阻态，其泄漏电流甚微；一旦输入电压过压时，过压保护元器件在瞬 间提供低阻抗通路，并将电压钳位于安全的低电压，从而保护电路免受过压损害。当输入电压降落到正常工作电压时，过压保护元器件会自动恢复到高阻态。多层压敏电阻（MLV）及ESD保护元件PESD就是常用的过压保护元件。

MLV、PESD除用过压保护外，也是静电放电（ESD）保护元件。在插拔便携式产品的各种插头时，各端口很容易受到静电放电的损坏，因此插拔端口都需要加ESD保护元器件。
现在，市场上已经开始出现通过便携式医疗电子终端直接实现视频会话和虚拟诊疗的方案。对于以触摸屏为主要的人机交互界面，同时需要传输告诉的音视频信号的应用场合来说，需要在实现ESD保护的同时满足信号传输质量。在电脑、手机中使用的PESD产品也将大量应用在便携式医疗电子产品中。
