A3423 中文参数资料

A3423
双通道霍尔效应测向传感器

特点

·       精确校准的双霍尔元件

·       严格匹配的磁开关点

·       速度及方向输出

·       单个霍尔元件输出（L 封装）

·       快速上电

·       输出短路保护

·       可在未稳压电压下工作

·       较宽的工作温度范围

·       较宽的工作电压范围

·       集成 EMC-ESD 保护

描述

A3423 是双通道霍尔效应传感器，该器件非常适合用于整合编码器环形磁铁目标的测速及测向应用。A3423 可提供指示目标旋转速度及方向的各种输出信号。霍尔元件均采用光学平版印刷，校准精度超过 1 µm。保持两个活动霍尔元件之间精确的位置可消除小口距测向应用中遇到的主要制造困难。上述传感器是极其灵敏且温度稳定的磁性传感器，非常适合用于严苛的汽车和工业环境。

A3423 霍尔元件的间距为 1.63 mm，从而可为小型几何尺寸目标提供卓越的速度及方向信息。漂移极低的放大器确保开关之间的对称，以保持信号正交。芯片稳压器允许该器件在较宽的工作电压范围内（3.8 至 24 V）使用。

霍尔元件开关点的下线校准可提供严格匹配的能力。霍尔元件连续型特点可快速启动传感器且确保较低的噪声。

A3423 集成电源及输出引脚的瞬态保护及所有输出端的短路保护。

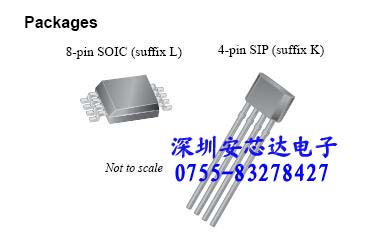

A3423 采用 4 引脚 SIP 及塑胶 8 引脚 SOIC 表面安装封装（SOIC 版本目前正在开发中）。两种封装都为无铅封装，采用 100% 雾锡电镀引脚框。

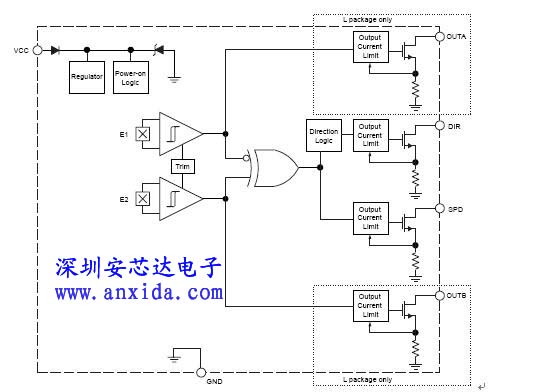

功能方框图
