A3422 传感器中文资料

A3422
霍尔效应测向传感器

特点

·       内部方向解码电路

·       单个基片上两个匹配霍尔锁存

·       较好的温度稳定性

·       4.5 伏特 18 伏特之间进行操作

·       电气定义的通电状态

·       欠压锁定

描述

A3422xKA 霍尔效应测向传感器是新一代的特殊功能集成传感器，能够感测环形磁铁旋转的方向。 这些传感器提供单独的数字输出，能够提供关于磁铁转速、方向和磁极计数的信息。这些器件能消除小口距测向应用中遇到的主要制造困难，从而保持两个活动的霍尔元件之间精确的机械位置。 这样一来，两个霍尔元件就如照相平版印刷一样精确对齐，与采用离散制造法导致的 100 µm 或更大的机械位置公差相比，其偏差不超过 1 µm。 这些高灵敏度、在各种温度下都极其稳定的磁性传感器，是在汽车或工业的恶劣环境下用于数字编码器系统的理想之选。 A3422xKA 是一种高灵敏的器件，是用于高密度磁铁的最佳选择。

A3422xKA 单片集成电路包括两个独立的霍尔效应锁存，其数字输出与 CMOS 逻辑电路内部耦合，对信号速度和方向进行解码。漂移极低的 BiCMOS 电路被用于放大器，可确保两个锁存之间的对称，从而维持信号求积分。 芯片稳压器允许在电源为 4.5 到 18 伏特的情况下使用这些器件。 该器件拥有标准的开路集电极输出。

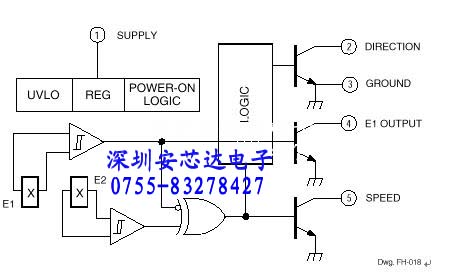

功能方框图
