A1441无刷直流电动机驱动器资料

描述

A1441 是全桥式电动机驱动器，旨在驱动低电压双极无刷直流电动机。 电动机整流可通过使用单个霍尔元件传感器侦测到极性交互环形磁铁位置来实现。高密度结合双极-CMOS 的半导体工艺允许霍尔元件组为电动机控制电路集成在同一 IC 之上，从而提供单芯片解决方案获得增强的可靠性。 所有必要电路都整合到器件封装之内，避免了提供任何外部支持元件的需要。

微功率睡眠模式可通过外部信号启用，以减少电流消耗而有助于便携式电子器件的电池管理。 此外，器件还为电动机制动提供一项活动功能。

A1441 已实现优化，可应用于振动电动机，例如移动电话、寻呼机、电动牙刷和手持视频游戏控制器。 这些器件也驱动低功率带初轧板的风扇电动机。

小型封装的外形和低配置文件使该器件非常适合于印刷电路板区域和元件净空受到重视的应用。 该器件采用供表面安装的无铅（引脚框是 100% 雾锡电镀）6 引脚 MLP 微型引脚框封装，并带有外露散热板以增强散热功能。

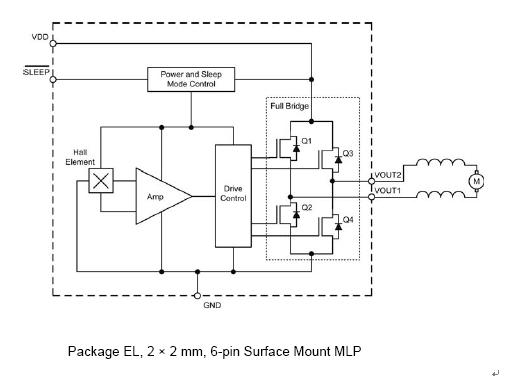

功能方框图
