A1442 中文资料

A1442
低电压全桥式无刷直流电动机驱动器，带有霍尔整流、软开关、电池反接保护、短路保护及过热关机保护的功能

功能及优点

·       低电压工作

·       VDD 及 SLEEP 引脚上的反向电压保护

·       输出短路及过热关机保护

·       软开关算法以减少可闻开关噪声及 EMI 干扰

·       单向工作模式确保电动机按一个方向旋转

·       在工作范围内可实现精确信号响应的霍尔稳定斩波技术

·       允许外部逻辑信号启用/禁用以降低平均功耗的休眠模式引脚

·       防止失速功能保证持续旋转

·       低电流消耗的休眠模式

·       高可靠性的单芯片解决方案

·       微型 MLP/DFN 封装

描述

A1442 是全桥式电动机驱动器，旨在驱动低电压无刷直流电动机。电动机整流可通过使用单个霍尔元件传感器侦测极性交互环形磁铁的旋转位置来实现。高密度 CMOS 半导体工艺可确保整合所有必需的电子元件。有关电子元件包括霍尔元件传感器、电动机控制电路及全桥式输出。已采用低电压设计技术实现具有较低 VDD 值的完整器件功能。该完全集成的单芯片解决方案可增强可靠性（包括电池反接保护及输出短路保护），且无需任何外部支持元件。

A1442 运用软开关算法减少可闻开关噪声及 EMI 干扰。微功率休眠模式可通过外部信号启用，以减少电流消耗并有助于便携式电子器件的电池管理。此功能允许移除用于开启及关闭器件的 FET 晶体管。

A1442 已实现优化，可用于移动电话、寻呼机、电动牙刷、手持视频游戏控制器及低功率风扇电动机等振动电动机应用。

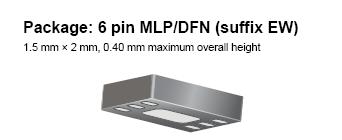

小型封装和纤薄的外形使该器件非常适合于印刷电路板区域和元件净空具有非常重要作用的应用。该器件采用无铅 6 引脚 MLP/DFN 微型引脚框封装，并带有外露散热板以增强散热功能。

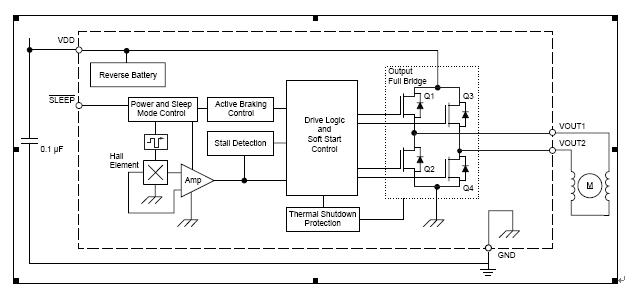

功能方框图
